NHX 10000
Usinage de pièces de grande taille et difficiles à usiner
Déplacement maximal sur l'axe X
1 700 mm
Déplacement maximal sur l'axe Y
1 400 mm
Déplacement maximal sur l'axe Z
1 510 mm
Diamètre maximal de la pièce
2 000 mm
Hauteur maximale de la pièce
1 600 mm
Poids maximal de la pièce
3 000 kg
Commande et logiciels disponibles
MAPPS Fanuc

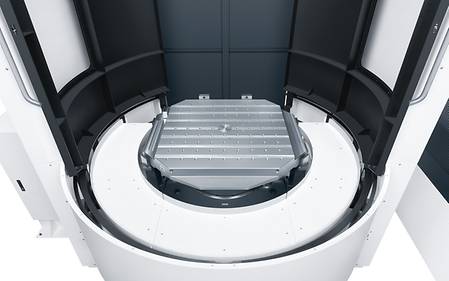

Caractéristiques principales
Haute précision
- Accent mis sur l'entraînement
- Construction box-in-box
Grande vitesse
- Accélération maximale axes X, Y et Z : 0,62 / 0,51 / 0,45 G
- Vitesse des axes X, Y et Z : 50 m/min
- Vitesse de coupe axes X, Y et Z : 50 m/min
Usinage haute performance
- Broche haute performance avec une performance max. de 40 kW
- Couple de broche max. : 1,413 N・m 10% ED (en option)
EXEMPLES D’APPLICATION
Automatisation
Solutions d’automatisation standard ou sur mesure avec le design VERTICO
L'automatisation est un élément clé de la production numérique. Chaque machine DMG MORI peut être équipée d'une solution d'automatisation standard ou sur mesure pour s’adapter à un système de production particulier
CPP
L’entrée dans une solution flexible de stockage de palettes pour jusqu’à 4 machines
- Manipulation de pièces jusqu’à ø 2.000 × 1.600 mm, 3.000 kg
- Jusqu’à 29 palettes et jusqu’à quatre machines avec deux postes de réglage
- Commande directe par la commande de la machine ou par l’ordinateur maître LPS de DMG MORI (de série à partir de la deuxième machine)
- Système de gestion des outils MCC-TMS
Vidéos
LPP
Solution avancée de stockage de palettes pour jusqu’à 8 machines et 99 palettes
- Manipulation de pièces jusqu’à ø 3.400 x 2.000 mm, 10.000 kg
- Système très flexible de stockage de palettes avec jusqu’à 8 machines, 99 palettes et 5 stations de préparation.
- Possibilité de manipuler jusqu’à trois tailles de palettes différentes dans un système (2 tailles pour les palettes de machines et une taille pour les palettes de matériaux)
- Commande directe via le logiciel LPS de l’ordinateur maître de DMG MORI
- Intégration possible dans le réseau / le flux de travail du client
- Outils de surveillance et de gestion pour tous les domaines concernés (planification, pièces, serrage, outils, etc.)
- Système de gestion des outils MCC-TMS
Vidéos
AMR 2000
Automatisation holistique dans l’atelier
- Solution d’automatisation collaborative avec conception libre de l’aménagement
- Mouvement omnidirectionnel pour un encombrement minimum (rayon de braquage 0 m)
- Base pour des tâches supplémentaires, par exemple manutention des outils, élimination des copeaux, etc.
- Transport de matériel à partir d’europalettes 1 200 x 800 mm
- Poids de transport maximum jusqu’à 2 000 kg
- Sécurité basée sur les technologies Sick et Siemens
Caractéristiques principales
AMR 2000 Matériel
- Transport autonome des palettes de matériel
- Capacité de charge jusqu’à 2 000 kg
- Compact et manœuvrable
- Intégration dans les processus existants
AMR 2000 Copeaux
- Transport autonome de convoyeurs à copeaux
- Ordre d’enlèvement automatique à partir de l’ordinateur central DMGMORI
- Intégration dans les processus de matériels existants
- Extension de l’autonomie des machines-outils pendant la nuit ou le week-end
- Flotte prête
AMR 2000 Manutention des outils
- Identification des outils dans la norme
- Installation rapide du système d’automatisation
- Technologie fiable avec des composants éprouvés
- Intégration possible dans la production existante
- Dimensions max. de l’outil ø 280 / 400 mm
- Poids max. de l’outil 30 kg
- Poids de transport 720 kg (24 × 30 kg)
- Nombre d’outils maximum : 24 pcs
PH-AMR
Automatisation des palettes avec une flexibilité maximale grâce à une conception libre de l’aménagement
- Concept modulaire avec conception flexible de l’aménagement
- Systèmes de transport sans conducteur, sans rails de guidage ni pistes
- Collaboration : L’homme et la machine en un seul système
- Navigation naturelle
- Tailles de palettes de 500 × 500 mm à 1 600 × 1 250 mm
- Pièces à usiner jusqu’à 5 000 kg et ø 1 600 mm
Caractéristiques principales
Libre accès
- Meilleure visibilité de l’espace de travail à tout moment
- Le chargement manuel ou par grue reste possible
- Système collaboratif – l’homme et la machine en un seul système
Concept modulaire avec conception libre de l’aménagement
- Aucun boîtier de sécurité n’est nécessaire pour le système d’automatisation
- Possibilité de positionnement libre des différents modules
- Intégration ultérieure dans la production existante
Extension simple du système d’automatisation
- Modules d’étagères supplémentaires pour augmenter le nombre d’espaces de rangement
- Des AMR supplémentaires peuvent être intégrés dans le système
- Les machines dotées d’une interface d’automatisation peuvent être intégrées très rapidement par la suite
Espace minimum requis
- Système de manutention de palettes libre sans exigences d’installation fixe sur le sol du hall
- Les chemins de l’AMR restent praticables et praticables à pied
- Les scanners laser garantissent la protection des personnes dans le sens de la marche
- Mouvement omnidirectionnel pour un encombrement minimal (rayon de braquage de 0 m)
- Concept d’automatisation flexible – Automatisation de différents types de machines avec un seul système
Commande & logiciels
Efficient Production Package
- Solutions pour sécuriser les processus et utiliser plus efficacement d'étapes d'usinage essentielles
- Applications : Nettoyage du cône, contrôle des données de l'outil, mouvement de retrait sécurisé, taraudage, perçage profond, fraisage du filetage extérieur et des tenons, fraisage du filetage intérieur et fraisage circulaire, cycle d'alésage à sens inversé
- 12 stratégies d'usinage enregistrées pour l'enlèvement de copeaux, le perçage profond, le fraisage de poches, ...
Caractéristiques principales
Avantage client
- Optimisation de la durée grâce à une utilisation individuelle
- Fin de course sécurisée après interruption du programme
- Contrôle des données de l'outil
Gauche : Masque de saisie pour le cycle universel de fraisage de poche. / droite : masque de saisie pour le cycle de taraudage
MVC – Machine Vibration Control
- Capteurs de vibrations dans la broche de fraisage
- Différents indicateurs pour l'affichage de l'état des vibrations
- Nouvelle suggestion d'usinage pour prévenir les vibrations
- Grâce à la fonction d'édition, le nouvel état d'usinage peut être appliqué sans complications à votre programme
Caractéristiques principales
Avantage client
- Observation permanente de la sécurité du processus
- Suggestions automatiques pour des paramètres de processus adaptés
- La visualisation simplifiée sert de guide pour les utilisateurs de la machine
Gauche : Affichage de l'état des vibrations du processus dans CELOS. / droite : Algorithmes pour la reconnaissance automatique des vibrations régénératives.
Tournage d'interpolation 2.0 – Cycle de tournage-tronçonnage
- Mouvement circulaire du tranchant de l'outil avec ce dernier toujours orienté vers le centre du cercle.
- Possible pour l'usinage extérieur et intérieur
- Synchronisation et parcours de l'outil pilotés par le cycle
- NOUVEAU : dans la version 2.0, il est possible de réaliser des contours de tournage complexes (actuellement disponible uniquement sur la DMU 50, d'autres types de machines suivront).
Caractéristiques principales
Avantage client
- Fabrication simple de surfaces épaisses qui ne doivent pas être usinées
- Usinage complet des pièces en un seul tour
- Coûts d'investissement réduits pour les outils
Cycle de fin de course
Sur pression d'un bouton, les axes X et Y en mode manuel se placent aux positions finales positives pour l'usinage extérieur
Idéal pour préparer la zone de travail à la configuration, en alternative comme fonction de sauvetage
Caractéristiques principales
Avantage client
Fonctionnalité - Sélection du cycle en appuyant sur la touche associée sur le panneau de commande.
- Commande simple au cours de la configuration des machines multicanaux
- Possibilité de réaction rapide pour l'usinage extérieur sous forme de fonction de sauvetage
DMG MORI gearMILL
Usinage complet productif
Engrenage économique sur des machines standard et avec des outils standard
Compatible avec divers engrenage
Contrôle de qualité au cours du processus
Caractéristiques principales
Avantage client
- Création d'un programme à partir des schémas des pièces brutes et des données de la denture
- Orientation rotative après le traitement thermique
- Interface pour machine à mesurer tridimensionnelle (Klingenberg, Leitz, Zeiss)
Gauche : Saisie des paramètres de l'engrenage pour le calcul de la géométrie d'un engrenage droit. / Droite : Grafische Betrachtung des Abwälzverfahrens.
W-Setter
- Mesurage manuel de la longueur de l'outil et centrage de la pièce à usiner en simples étapes
- Guide du mesurage. Temps de préparation réduit pour une sécurité de commande élevée
Caractéristiques principales
Avantage client
- Temps de préparation réduits
- Pas d'expérience approfondie requise pour réaliser le mesurage
Gauche : Notes d'utilisation structurées pour les résultats de mesure. / Droite : Mode "Toolsetter" - mesure de la longueur / du diamètre et de l'usure.
Easy Tool Monitor 2.0
- Éviter les dommages en cas de bris d'outil ou de surcharge de ce dernier
- Sans capteur, avec apprentissage automatique des limites de charge
- Pour le tournage, le fraisage et le perçage*
- NOUVEAUTÉ : Interface utilisateur sur CELOS Side Screen.
- NOUVEAUTÉ : Algorithme puissant pour un contrôle efficace après la première pièce à usiner
Caractéristiques principales
Avantage client
- Protection Package Complète parfaitement MPC sur les tours Avantage de prix (env. 40 %)
- Enregistrement des limites de contrôle pour chaque outil et chaque découpe dans le programme
Gauche : Affichage de l'état en direct sur l'écran latéral de CELOS ; valeurs de processus actuelles et réglées. / Droite : Utilisation facile des paramètres de surveillance dans la table d'outils.
Multitool
- Utilisation efficace d'outils de tournage à arêtes de coupe multiples avec plus d'un tranchant sur fraise de tournage et tours de fraisage
- Plusieurs « outils auxiliaires » sur un support de base
Caractéristiques principales
Avantage client
- Réduction des temps de changement d'outils
- Économie d'emplacements du magasin d'outils
MPC 2.0 – Machine Protection Control
Contrôle des vibrations au cours du processus
Arrêt d'urgence de la machine en cas de crash
Fin de course manuelle même avec plan d'usinage incliné
NOUVEAUTÉ : Contrôle du couple
- Nouveau : Recommandé avec l'ensemble de protection pour les machines CTX TC
Caractéristiques principales
Avantage client
MPC Graph : valeurs de processus actuelles et acquises. / Diagnostics MPC : Etat du roulement, nombre d'impacts et de collisions.
- Prévention des bris d'outils
- Augmentation de la disponibilité des machines
- Réduction des dommages
Cycle de réglage de l'application
- Ajustement de l'avance en fonction du processus et de la charge de la table
- Minimisation du temps d'usinage avec maximisation de la qualité des composants
- NOUVEAU : désormais également disponible pour le CTX TC. Résultat d'usinage idéal avec la dynamique de machine la plus élevée*
*sans tenir compte du poids de l'avance
Caractéristiques principales
Avantage client
- Réglage convivial de la dynamique de la machine grâce au savoir-faire de DMG MORI.
- Gain de temps lors de l'ébauche
- Finition superficielle élevée lors de la finition
Gauche : ATC 2.0 - Fraisage : Prise en compte du chargement de la table. / Droits : ATC - Tournage : pour CTX TC pour un ajustement facile de la dynamique de la machine.
Entretien & formation
Informations techniques
Téléchargement
Pièce à usiner
Diamètre maximal de la pièce
2 000 mm
Hauteur maximale de la pièce
1 600 mm
Poids maximal de la pièce
3 000 kg
Espace de travail
Déplacement maximal sur l'axe X
1 700 mm
Déplacement maximal sur l'axe Y
1 400 mm
Déplacement maximal sur l'axe Z
1 510 mm
