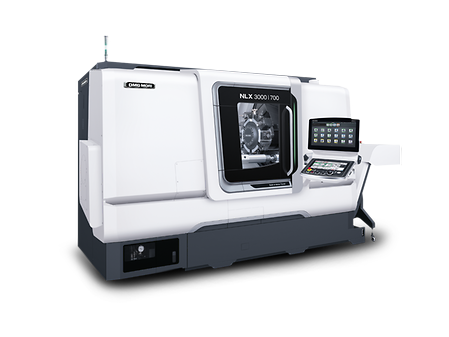

NLX 3000

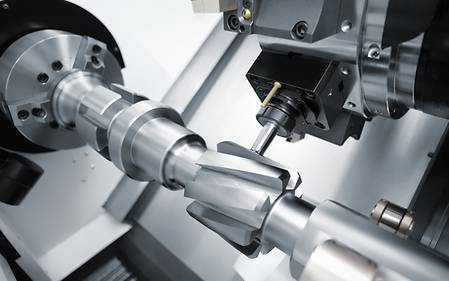

Excellent usinage des pièces
Diamètre maximal de la pièce
430 mm
Longueur maximale de la pièce à usiner
3 123 mm
Diamètre max. des barres
102 mm
Déplacement maximal sur l'axe X
280 mm
Déplacement maximal sur l'axe Y
120 mm
Déplacement maximal sur l'axe Z
3 170 mm
Commande et logiciels disponibles
MAPPS Mitsubishi
Caractéristiques principales

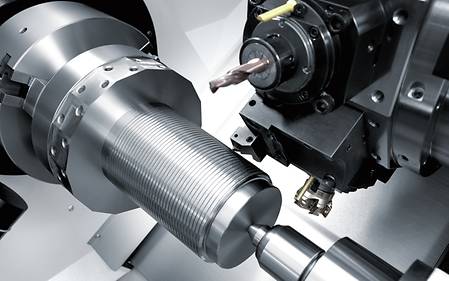

Puissance de fraisage optimisée
- Tourelle BMT avec moteur d'entraînement intégré
- Broche-outil de haute vitesse : 10 000 tr/min
- max. Couple de broche de l'outil motorisé : 40 Nm (29.5 ft·lbf) 3 min, 100 Nm (73.8 ft·lbf) 4 min (modèle 2000/modèle 3000)
Rigidité élevée
- Décalage thermique contrôlé avec soin : Circuit du réfrigérant dans le corps de la machine en série (modèle 2000/modèle 3000)
- Précision d'usinage améliorée grâce à la structure de guidage de la chaleur
Rigidité élevée
- Guidages plats sur les axes X, Z et Y pour un meilleur amortissement des vibrations et une rigidité dynamique
Convivialité
- La poupée mobile numérique est commandée par un servomoteur (modèle 700/modèle 1250)
- Poupée mobile programmable (modèle 2000/modèle 3000)
EXEMPLES D’APPLICATION
Commande & logiciels
Brise-copeaux
- Le mouvement oscillant de l'axe d'avance entraîne une coupe à l'air, ce qui permet une réduction efficace de la taille des copeaux.
- Pour le tournage longitudinal extérieur de diamètres intérieurs et extérieurs, le surfaçage, le perçage et le rainurage*.
- La fonction de sécurité intégrée vérifie la plausibilité des entrées de paramètres.
* Pour les surfaces inclinées, il en résulte un motif en escalier car l'avance ne peut être oscillée que dans un seul axe à la fois.
Caractéristiques principales
Avantage client
Avant l'usinage proprement dit, l'état de l'usinage peut être vérifié à l'aide d'un graphique.
- La longueur des copeaux peut être pratiquement déterminée par le cycle et est indépendante du matériau.
- Il n'y a plus d'interruptions de processus, car les billes de copeaux sont évitées.
- Réglage facile sur l'IHM avec une grande sécurité de fonctionnement
Gauche : L'oscillation peut être réglée avec les entrées de paramètres les plus simples / Droite : L'oscillation peut être réglée avec les entrées de paramètres les plus simples ; Droite : L'oscillation peut être réglée avec les entrées de paramètres les plus simples ; A Droite : L'oscillation peut être réglée avec les entrées de paramètres les plus simples : Il suffit de l'activer par ON / OFF dans l'IHM.
Polygone de tournage
- Usinage également sur des machines sans axe Y
- Haute productivité sans fraisage des surfaces individuelles
- Programmation guidée par dialogue grâce au cycle technologique
Caractéristiques principales
Avantage client
Différentes formes de polygones réguliers intégrées
- Productivité, en particulier pour les petites pièces
- Possibilité de chanfreinage dans le même processus
- Une programmation simple et rapide minimise les erreurs
Paramétrage du diamètre extérieur
Vitesse de rotation en alternance
- Facile à piloter grâce à trois paramètres et sans capteurs supplémentaires
- Éviter des vibrations grâce à un réglage ciblé de la vitesse de rotation
- Utilisé pour la broche principale et la contre-broche ou pour les fraiseuses avec bancs FD et Direct Drive
Caractéristiques principales
Avantage client
Entrer les paramètres pour le point de consigne, la vitesse différentielle et la fréquence de révolution.
- pas d'intervention manuelle de l'utilisateur
- Répétition identique pour tous les composants
- Processus très sécurisé en cas d'utilisation spéciale en évitant les vibrations
- Par ex. pour l'utilisation de perceuses minces et longues
- par ex. pour les pièces à fraiser au montage précaire
gearSKIVING 2.0
- Roues cylindriques intérieures ou extérieures droites et obliques et engrenages d'arbres cannelés
- Engrenage à flèche avec décalage de denture sur les machines de tournage et les fraiseuses
- Engrenage bombé à travers la transformation mathématique du sixième axe virtuel
Caractéristiques principales
Avantage client
- Engrenage intérieur sans tête angulaire possible.
- Temps d'usinage courts, 10 fois plus rapide que le mortaisage.
- Synchronisation et parcours de l'outil pilotés par le cycle
Gauche : Usinage du profil de l'engrenage intérieur. / Droite : Usinage du profil de l'engrenage extérieur.
Cycle de fin de course
Sur pression d'un bouton, les axes X et Y en mode manuel se placent aux positions finales positives pour l'usinage extérieur
Idéal pour préparer la zone de travail à la configuration, en alternative comme fonction de sauvetage
Caractéristiques principales
Avantage client
Fonctionnalité - Sélection du cycle en appuyant sur la touche associée sur le panneau de commande.
- Commande simple au cours de la configuration des machines multicanaux
- Possibilité de réaction rapide pour l'usinage extérieur sous forme de fonction de sauvetage
Taillage à la fraise-mère
- Programmation des paramètres d'engrenage à partir de la saisie conversationnelle
- Denture droite, oblique, en spirale et roues hélicoïdales possibles
- Utilisation d'une fraise-mère et d'une fraise-disque possible
- Maximisation des temps d'arrêt de l'outil en décalant la fraiseuse
- Qualité pouvant être atteinte ≤ DIN 7
Caractéristiques principales
Avantages client
- Modifications du profilé de la denture facile à maîtriser
- Prendre en compte l'utilisation d'outils réaffutés
- Prévention des erreurs grâce au contrôle (par ex. un angle de croisement d'axe erroné ou un couple/sens de rotation incorrect)
Gauche : saisie de toutes les données nécessaires à l'engrenage, assistée par le dialogue. / Droite : Saisie des paramètres de la denture par fraisage d'une seule dent ou d'une seule rainure.
DMG MORI gearMILL
Usinage complet productif
Engrenage économique sur des machines standard et avec des outils standard
Compatible avec divers engrenage
Contrôle de qualité au cours du processus
Caractéristiques principales
Avantage client
- Création d'un programme à partir des schémas des pièces brutes et des données de la denture
- Orientation rotative après le traitement thermique
- Interface pour machine à mesurer tridimensionnelle (Klingenberg, Leitz, Zeiss)
Gauche : Saisie des paramètres de l'engrenage pour le calcul de la géométrie d'un engrenage droit. / Droite : Grafische Betrachtung des Abwälzverfahrens.
Efficient Production Package
- Solutions pour sécuriser les processus et utiliser plus efficacement d'étapes d'usinage essentielles
- Applications : Nettoyage du cône, contrôle des données de l'outil, mouvement de retrait sécurisé, taraudage, perçage profond, fraisage du filetage extérieur et des tenons, fraisage du filetage intérieur et fraisage circulaire, cycle d'alésage à sens inversé
- 12 stratégies d'usinage enregistrées pour l'enlèvement de copeaux, le perçage profond, le fraisage de poches, ...
Caractéristiques principales
Avantage client
- Optimisation de la durée grâce à une utilisation individuelle
- Fin de course sécurisée après interruption du programme
- Contrôle des données de l'outil
Gauche : Masque de saisie pour le cycle universel de fraisage de poche. / droite : masque de saisie pour le cycle de taraudage
Easy Tool Monitor 2.0
- Éviter les dommages en cas de bris d'outil ou de surcharge de ce dernier
- Sans capteur, avec apprentissage automatique des limites de charge
- Pour le tournage, le fraisage et le perçage*
- NOUVEAUTÉ : Interface utilisateur sur CELOS Side Screen.
- NOUVEAUTÉ : Algorithme puissant pour un contrôle efficace après la première pièce à usiner
Caractéristiques principales
Avantage client
- Protection Package Complète parfaitement MPC sur les tours Avantage de prix (env. 40 %)
- Enregistrement des limites de contrôle pour chaque outil et chaque découpe dans le programme
Gauche : Affichage de l'état en direct sur l'écran latéral de CELOS ; valeurs de processus actuelles et réglées. / Droite : Utilisation facile des paramètres de surveillance dans la table d'outils.
Usinage et tournage excentriques
- Chevauchement du mouvement circulaire grâce à des courses X et Y supplémentaires
- Utilisable pour l'usinage et le tournage
Caractéristiques principales
Avantage client
- Géométries excentriques faciles à réaliser
- Couplage d'axes précis et synchronisation en arrière-plan
Gauche : Entrer les paramètres pour la position de la zone externe de la pièce. / Droite : Représentation graphique de la position à l'intérieur de la pièce.
Multitool
- Utilisation efficace d'outils de tournage à arêtes de coupe multiples avec plus d'un tranchant sur fraise de tournage et tours de fraisage
- Plusieurs « outils auxiliaires » sur un support de base
Caractéristiques principales
Avantage client
- Réduction des temps de changement d'outils
- Économie d'emplacements du magasin d'outils
Tournage polygonal/ovale
Usinage simple de pièces non circulaires
Interface utilisateur intuitive pour le tournage polygonal ou ovale
Caractéristiques principales
Avantage client
- Réalisation des géométries requises avec options simples de correction fine
- Correction fine des paramètres de géométrie (demi-axe long/mi-long et angle de position)
- Usinage sur la broche principale et la contre-broche combinables.
Gauche : La préposition et la position d'appui dans les axes X et Z peuvent être saisies directement sur la surface. / Droite : Contrôle de la position du support via une fenêtre de position définie.
Control of program status
- En combinaison avec la programmation structurée Gildemeister, il s'agit d'un redémarrage sécurisé et rapide du programme d'usinage après une interruption
- Commande facile du programme, particulièrement s'il a y plusieurs broches ou porte-outils
- Affichage de l'état d'usinage de la pièce à usiner
Caractéristiques principales
Avantage client
- Présentation de l'état détaillé des pièces sur la commande
- Saisie automatique des marques à travers la programmation GILDEMEISTER.
- Accès sécurisé au programme par pression d'un bouton, et non par une recherche
GILDEMEISTER Structural Program
- Approche structurée avec plus de 20 programmes standard et plus de 200 variantes de traitement, y compris l'automatisation (traitement des barres, chargement de robots/portails, ...)
- Affichage de l'état du programme avec des marqueurs supplémentaires (EPS) pour les sous-programmes.
A sinistra: HMI con stato dei marcatori. / A destra: struttura del programma chiara.
Cycle de multifiletage 2.0
- NOUVEAUTÉ : On-Point Threading – Filetage orienté par rapport à la position
- Définition libre des contours, des pentes et des courses possible
- Réalisation de grands filetages d'entraînement ou spéciaux qui ne peuvent pas être produits à partir d'un peignage simple
Caractéristiques principales
Avantage client
- Programmation facile du filetage trapézoïdal, en scie et rond sur la machine
- Collecteur à vis sans fin avec géométries de profil quelconque
- Définition simple d'écrous cylindriques à nez fileté avec perçages transversaux
Gauche : Entrée des paramètres pour la longueur du filet, la position du filet et la distance du mouvement de retrait. / Droite : Paramètres pour la mise en forme du filet, par exemple la hauteur du profil, le diamètre du pas, etc.
Cycle de multifiletage 2.0 Pro
Caractéristiques principales
- Production de profilés avec contre-dépouilles grâce à la division de profilés haute résolution
- Utilisation de porte-outils standard pour l'usinage des flancs droite et gauche
- Etat de surface jusqu'à RA 0,3 sur alliages CrNi
Entretien & formation
Informations techniques
Espace de travail
Déplacement maximal sur l'axe X
280 mm
Déplacement maximal sur l'axe Y
120 mm
Déplacement maximal sur l'axe Z (Type 700)
820 mm
Déplacement maximal sur l'axe Z (Type 1250)
1 370 mm
Déplacement maximal sur l'axe Z (Type 2000)
2 170 mm
Déplacement maximal sur l'axe Z (Type 3000)
3 170 mm
Pièce à usiner
Diamètre maximal de la pièce
430 mm
Longueur maximale de la pièce à usiner (Type 700)
713 mm
Longueur maximale de la pièce à usiner (Type 1250)
1 260 mm
Longueur maximale de la pièce à usiner (Type 2000)
2 123 mm
Longueur maximale de la pièce à usiner (Type 3000)
3 123 mm
Diamètre max. des barres
102 mm
