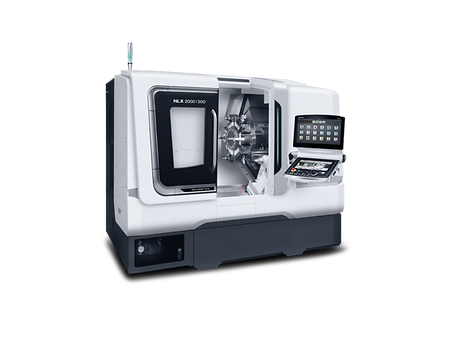

NLX 2000
Excellent usinage des pièces
Diamètre maximal de la pièce
14 in.
366 mm
Longueur maximale de la pièce à usiner
20 in.
510 mm
Diamètre max. des barres
3 in.
65 mm
Déplacement maximal sur l'axe X
10 in.
260 mm
Déplacement maximal sur l'axe Y
4 in.
100 mm
Déplacement maximal sur l'axe Z
23 in.
590 mm
Commande et logiciels disponibles
MAPPS Mitsubishi
Caractéristiques principales

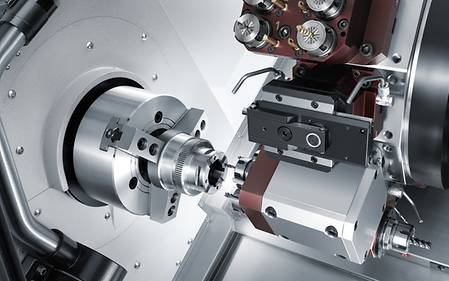

Rigidité élevée
- Guidages plats sur les axes X, Z et Y pour un meilleur amortissement des vibrations et une rigidité dynamique

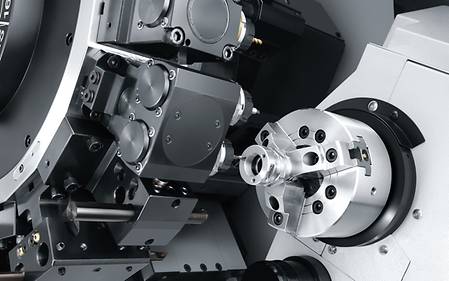

Puissance de fraisage optimisée
- Tourelle BMT avec moteur d'entraînement intégré
- Broche-outil de haute vitesse : 10 000 tr/min
- max. Couple de broche de l'outil motorisé : 29 Nm (3 minutes)
Haute précision
- Décalage thermique contrôlé avec soin : Circuit du réfrigérant dans le corps de la machine en série
- Précision d'usinage améliorée grâce à la structure de guidage de la chaleur
- Tourelle de précision à commutation rapide (option)
EXEMPLES D’APPLICATION
Automatisation
Exploitez les possibilités de l'automatisation
Augmentez la productivité, la qualité et le fonctionnement 24h/24 et 7j/7. Nos solutions permettent de prolonger la durée de fonctionnement des machines et favorisent la durabilité. Optimisez vos processus grâce à nos solutions d'automatisation innovantes !
AMR 1000
Automatisation complète dans l'atelier de fabrication
- Solution d'automatisation collaborative avec conception libre de l’aménagement
- Mouvement omnidirectionnel pour un encombrement minimal (rayon de braquage de 0 m)
- Base pour des tâches additionnelles, p. ex. manutention d'outils, mise au rebut de copeaux, etc.
- Transport de matériel, taille de palettes 800x600 mm à 1100x1100 mm ou 1200x800 mm
- Poids de transport maximal jusqu'à 1000 kg
- Sécurité basée sur la technologie Sick et Siemens
Caractéristiques principales
AMR 1000 matériel
- Transport autonome de palettes de matériel
- Transport de différents porte-charges
- Intégration dans différents systèmes d'automatisation pour la manutention de pièces à usiner – échange de composants finis et de palettes de pièces brutes
- Intégration dans les processus existants
- Évolutif et extensible ultérieurement
AMR 1000 Copeaux
- Transport autonome de convoyeurs à copeaux
- Ordre de transport automatique à partir de l’ordinateur central
- Extension de l'autonomie des machines-outils
- Le transport de matériel et de copeaux peut être combiné
GX / GX T
GX 3 / 5 / 7 / 15 // GX 5 / 10 T - Système de chargeur à portique modulaire pour une ou plusieurs machines
- Manipulation de pièces hautement productive et flexible pour une machine ou reliant plusieurs machines
- Manipulation de pièces jusqu'à ø 450 × 500 mm et un poids jusqu'à 60 kg
- Combinable avec différents types d'équipements périphériques automatiques (lavage, mesure, marquage, etc.) et pinces de conception flexible disponibles
- Programmation et mise en service faciles grâce à l'intégration dans la commande de la machine
- Surveillance de l'état de la charge disponible via DMG MORI Messenger
Caractéristiques principales
NLX 2500 | 700 avec GX 10 T
Caractéristiques principales GX 3 / GX 5 / GX 7 / GX 15 / GX 5 T / GX 10 T / GX 15 T
- Manutention de pièces à usiner avec un diamètre max. de 200 mm, une longueur max. de 150 mm et un poids max. de 10 kg
- Chargeur compact et peu encombrant
- Combinable avec divers périphériques, par exemple pour le nettoyage, la mesure ou le marquage, et disponible avec différents préhenseurs
- Programmation et installation simples grâce à l'intégration dans la commande de la machine
- Contrôle de l'état possible avec le DMG MORI Messenger
- Simple extension de deux ou plus de machines
- Poids de manutention disponible jusqu'à 100 kg en option
Robo2Go Turning
Robo2Go Turning - Manipulation flexible des pièces pour les lots de petite et moyenne taille
- Une seule application pour un contrôle uniforme de toutes les variantes de Robo2Go, configuration d'une nouvelle pièce < 5 minutes
- Robo2Go Turning, charge utile du robot 12, 25 ou 35 kg
- Passage rapide du mandrin au stockage de la pièce sur l'arbre
- Robo2Go Vision, charge utile du robot 35 kg
- Reconnaissance robuste par caméra 3D, idéale pour les fonctions multi-tâches
Caractéristiques principales
Une seule application pour un contrôle uniforme de toutes les versions du Robo2Go.
- Intégré dans la commande de la machine via CELOS APP : Plus besoin de changer vos programmes CN!
- Programmation commandée par dialogue sans connaissance préalable du robot.
- Création du processus à l'aide de modules de programmation prédéfinis par "glisser-déposer" : Aucune connaissance en programmation de robot n’est nécessaire
- Mise en place d’une nouvelle pièce < 5 minutes
Robo2Go Turning
- Passage rapide du mandrin au stockage des pièces de l’arbre
- Manipulation d’arbres ø 20 – 170 mm et de pièces en mandrin ø 20 – 175 mm
- Capacité de charge de 12 / 25 / 35 kg
- Empilage de pièces
Robo2Go Rangement des tiroirs
L'extension de stockage pour votre Robo2Go Turning
- Capacité supérieure de 300 % par rapport à la norme
- Configuration principale du stockage des pièces en parallèle avec le temps
- Possibilité de travaux multiples par tiroir et à l'intérieur d'un tiroir dans le système standard
- Gestion de tous les emplois via l'application Robo2Go Jobs
Robo2Go Vision
- Reconnaissance robuste par caméra 3D, idéale pour une fonction multi-tâches
- Entrée et sortie de pièces brutes et finies par palette
- Pièces à mandrin cylindrique de ø 25 – 175 mm
DÉTAILS
Robo2Go Turning – Capacité de charge 12, 25 et 35 kg
Automatisation standard mais flexible pour s’adapter à vos pièces de travail
AMR 2000
Automatisation holistique dans l’atelier
- Solution d’automatisation collaborative avec conception libre de l’aménagement
- Mouvement omnidirectionnel pour un encombrement minimum (rayon de braquage 0 m)
- Base pour des tâches supplémentaires, par exemple manutention des outils, élimination des copeaux, etc.
- Transport de matériel à partir d’europalettes 1 200 x 800 mm
- Poids de transport maximum jusqu’à 2 000 kg
- Sécurité basée sur les technologies Sick et Siemens
Caractéristiques principales
AMR 2000 matériel
- Transport autonome de palettes de matériel
- Transport de différents porte-charges
- Intégration dans différents systèmes d'automatisation pour la manutention de pièces à usiner – échange de composants finis et de palettes de pièces brutes
- Intégration dans les processus existants
- Évolutif et extensible ultérieurement
AMR 2000 Copeaux
- Transport autonome de convoyeurs à copeaux
- Ordre de transport automatique à partir de l’ordinateur central
- Extension de l'autonomie des machines-outils
- Le transport de matériel et de copeaux peut être combiné
AMR 2000 manutention d'outils
- Identification d'outil de série
- Transport autonome et échange d'outils entre les machines et les systèmes de stockage d'outils
- Dimension max. d’outils ø 280 / 400 mm
- Poids d’outil max. 30 kg
- Poids de transport 720 kg (24x30 kg)
- Nombre max. d'outils : 24 pcs
Robo2Go Open
Automatisation hautement flexible et collaborative pour des pièces jusqu'à 10 kg
- Manipulation de pièces librement déplaçables, y compris le robot et la zone de stockage sur un chariot
- Pièces jusqu'à 10 kg, ou 5 kg × 2 avec double pince
- Pas de changement d'infrastructure
- Aucune barrière de sécurité n'est nécessaire
- 600 × 900 mm encombrement
- Robots collaboratifs, temps d'installation <5 minutes*
- Enseignement direct sans connaissance du robot
- Connexion facile via Ethernet
- Deux types de stockeurs de pièces peuvent être sélectionnés
- Stockage jusqu'à 64 pièces
- Dispositif de purge
- Station Regrip
*Lorsque la fonction optionnelle de correction de la position de l'étiquette est sélectionnée ou lorsque la configuration de la machine / de la pièce est déjà terminée.
MATRIS
Système robotique modulaire flexible pour ≥ 1 machine
- Concept modulaire avec des périphériques standardisés, par exemple pour le lavage, la mesure ou le marquage.
- Temps d’installation réduit de 80 % grâce à des périphériques et des programmes de robot modulaires et standardisés
- Adaptation flexible aux changements de système, y compris après l’installation
- Utilisation simple et facile via le système de contrôle MATRIS sans programmation.
Caractéristiques principales
Caractéristiques principales - Manutention de pièces
- Manutention de pièces jusqu’à ø 200 × 200 mm, 1 × 20 kg ou 2 × 10 kg
- Magasin d’empilage :
- 14, 20 et 26 palettes : ø 150 × 120 mm, max. 35 kg par palette
- 10 et 20 palettes : ø 200 × 200 mm, max. 75 kg par palette
- Permet le chargement d'outils surdimensionnés pour les centres de traitement verticaux
- Disponible pour 13 séries, par exemple NLX, NTX, NHX, DMU, NMV, eVo etc.
Caractéristiques principales - Gestion des palettes
- Idéal pour une production flexible de 50 à 200 pièces par jour
- Manutention de palettes à faible encombrement jusqu’à 40 palettes
- Dimensions de la palette : 400 × 400 mm
- Poids de transfert de 150 kg (pièce avec palette)
- Possibilité d’intégrer des processus secondaires comme l’ébavurage et le marquage
- Disponible pour les modèles CMX 50 U, CMX 70 U, DMU 50, DMU 65 monoBLOCK, CMX 600 V, CMX 800 V, CMX 1100 V
WH-AMR
Automatisation des pièces à usiner avec un maximum de flexibilité grâce à une conception libre de l’agencement.
- Concept modulaire avec conception libre de l’agencement
- Systèmes de transport sans conducteur, sans rails de guidage ni pistes
- Collaboration : l'homme et la machine au coeur d'un seul système
- Le capteur de vision réalise le bras du robot avec une précision inférieure à ± 1 mm
- Pièces à usiner maximales jusqu’à ø 150 × 120 mm et 10 kg
- Conception compacte (700 × 1 035 mm)
- Capteur laser
- Haute performance de fonctionnement et grande stabilité même sur un sol irrégulier
Commande & logiciels
Appréciez la vitesse de la Digital Transformation (DX)
Révolutionnez vos processus de travail, débloquez de nouvelles possibilités, améliorez l'efficacité et favorisez la durabilité en réduisant la consommation d'énergie - tout en vous procurant un solide avantage concurrentiel.
Polygone de tournage
- Usinage également sur des machines sans axe Y
- Haute productivité sans fraisage des surfaces individuelles
- Programmation guidée par dialogue grâce au cycle technologique
Caractéristiques principales
Avantage client
Différentes formes de polygones réguliers intégrées
- Productivité, en particulier pour les petites pièces
- Possibilité de chanfreinage dans le même processus
- Une programmation simple et rapide minimise les erreurs
Paramétrage du diamètre extérieur
Tournage polygonal/ovale
Usinage simple de pièces non circulaires
Interface utilisateur intuitive pour le tournage polygonal ou ovale
Caractéristiques principales
Avantage client
- Réalisation des géométries requises avec options simples de correction fine
- Correction fine des paramètres de géométrie (demi-axe long/mi-long et angle de position)
- Usinage sur la broche principale et la contre-broche combinables.
Gauche : La préposition et la position d'appui dans les axes X et Z peuvent être saisies directement sur la surface. / Droite : Contrôle de la position du support via une fenêtre de position définie.
Control of program status
- En combinaison avec la programmation structurée Gildemeister, il s'agit d'un redémarrage sécurisé et rapide du programme d'usinage après une interruption
- Commande facile du programme, particulièrement s'il a y plusieurs broches ou porte-outils
- Affichage de l'état d'usinage de la pièce à usiner
Caractéristiques principales
Avantage client
- Présentation de l'état détaillé des pièces sur la commande
- Saisie automatique des marques à travers la programmation GILDEMEISTER.
- Accès sécurisé au programme par pression d'un bouton, et non par une recherche
GILDEMEISTER Structural Program
- Approche structurée avec plus de 20 programmes standard et plus de 200 variantes de traitement, y compris l'automatisation (traitement des barres, chargement de robots/portails, ...)
- Affichage de l'état du programme avec des marqueurs supplémentaires (EPS) pour les sous-programmes.
A sinistra: HMI con stato dei marcatori. / A destra: struttura del programma chiara.
Brise-copeaux
- Le mouvement oscillant de l'axe d'avance entraîne une coupe à l'air, ce qui permet une réduction efficace de la taille des copeaux.
- Pour le tournage longitudinal extérieur de diamètres intérieurs et extérieurs, le surfaçage, le perçage et le rainurage*.
- La fonction de sécurité intégrée vérifie la plausibilité des entrées de paramètres.
* Pour les surfaces inclinées, il en résulte un motif en escalier car l'avance ne peut être oscillée que dans un seul axe à la fois.
Caractéristiques principales
Avantage client
Avant l'usinage proprement dit, l'état de l'usinage peut être vérifié à l'aide d'un graphique.
- La longueur des copeaux peut être pratiquement déterminée par le cycle et est indépendante du matériau.
- Il n'y a plus d'interruptions de processus, car les billes de copeaux sont évitées.
- Réglage facile sur l'IHM avec une grande sécurité de fonctionnement
Gauche : L'oscillation peut être réglée avec les entrées de paramètres les plus simples / Droite : L'oscillation peut être réglée avec les entrées de paramètres les plus simples ; Droite : L'oscillation peut être réglée avec les entrées de paramètres les plus simples ; A Droite : L'oscillation peut être réglée avec les entrées de paramètres les plus simples : Il suffit de l'activer par ON / OFF dans l'IHM.
Multitool
- Utilisation efficace d'outils de tournage à arêtes de coupe multiples avec plus d'un tranchant sur fraise de tournage et tours de fraisage
- Plusieurs « outils auxiliaires » sur un support de base
Caractéristiques principales
Avantage client
- Réduction des temps de changement d'outils
- Économie d'emplacements du magasin d'outils
Cycle de fin de course
Sur pression d'un bouton, les axes X et Y en mode manuel se placent aux positions finales positives pour l'usinage extérieur
Idéal pour préparer la zone de travail à la configuration, en alternative comme fonction de sauvetage
Caractéristiques principales
Avantage client
Fonctionnalité - Sélection du cycle en appuyant sur la touche associée sur le panneau de commande.
- Commande simple au cours de la configuration des machines multicanaux
- Possibilité de réaction rapide pour l'usinage extérieur sous forme de fonction de sauvetage
Taillage à la fraise-mère
- Programmation des paramètres d'engrenage à partir de la saisie conversationnelle
- Denture droite, oblique, en spirale et roues hélicoïdales possibles
- Utilisation d'une fraise-mère et d'une fraise-disque possible
- Maximisation des temps d'arrêt de l'outil en décalant la fraiseuse
- Qualité pouvant être atteinte ≤ DIN 7
Caractéristiques principales
Avantages client
- Modifications du profilé de la denture facile à maîtriser
- Prendre en compte l'utilisation d'outils réaffutés
- Prévention des erreurs grâce au contrôle (par ex. un angle de croisement d'axe erroné ou un couple/sens de rotation incorrect)
Gauche : saisie de toutes les données nécessaires à l'engrenage, assistée par le dialogue. / Droite : Saisie des paramètres de la denture par fraisage d'une seule dent ou d'une seule rainure.
Easy Tool Monitor 2.0
- Éviter les dommages en cas de bris d'outil ou de surcharge de ce dernier
- Sans capteur, avec apprentissage automatique des limites de charge
- Pour le tournage, le fraisage et le perçage*
- NOUVEAUTÉ : Interface utilisateur sur CELOS Side Screen.
- NOUVEAUTÉ : Algorithme puissant pour un contrôle efficace après la première pièce à usiner
Caractéristiques principales
Avantage client
- Protection Package Complète parfaitement MPC sur les tours Avantage de prix (env. 40 %)
- Enregistrement des limites de contrôle pour chaque outil et chaque découpe dans le programme
Gauche : Affichage de l'état en direct sur l'écran latéral de CELOS ; valeurs de processus actuelles et réglées. / Droite : Utilisation facile des paramètres de surveillance dans la table d'outils.
Vitesse de rotation en alternance
- Facile à piloter grâce à trois paramètres et sans capteurs supplémentaires
- Éviter des vibrations grâce à un réglage ciblé de la vitesse de rotation
- Utilisé pour la broche principale et la contre-broche ou pour les fraiseuses avec bancs FD et Direct Drive
Caractéristiques principales
Avantage client
Entrer les paramètres pour le point de consigne, la vitesse différentielle et la fréquence de révolution.
- pas d'intervention manuelle de l'utilisateur
- Répétition identique pour tous les composants
- Processus très sécurisé en cas d'utilisation spéciale en évitant les vibrations
- Par ex. pour l'utilisation de perceuses minces et longues
- par ex. pour les pièces à fraiser au montage précaire
Cycle de multifiletage 2.0
- NOUVEAUTÉ : On-Point Threading – Filetage orienté par rapport à la position
- Définition libre des contours, des pentes et des courses possible
- Réalisation de grands filetages d'entraînement ou spéciaux qui ne peuvent pas être produits à partir d'un peignage simple
Caractéristiques principales
Avantage client
- Programmation facile du filetage trapézoïdal, en scie et rond sur la machine
- Collecteur à vis sans fin avec géométries de profil quelconque
- Définition simple d'écrous cylindriques à nez fileté avec perçages transversaux
Gauche : Entrée des paramètres pour la longueur du filet, la position du filet et la distance du mouvement de retrait. / Droite : Paramètres pour la mise en forme du filet, par exemple la hauteur du profil, le diamètre du pas, etc.
Cycle de multifiletage 2.0 Pro
Caractéristiques principales
- Production de profilés avec contre-dépouilles grâce à la division de profilés haute résolution
- Utilisation de porte-outils standard pour l'usinage des flancs droite et gauche
- Etat de surface jusqu'à RA 0,3 sur alliages CrNi
DMG MORI gearMILL
Usinage complet productif
Engrenage économique sur des machines standard et avec des outils standard
Compatible avec divers engrenage
Contrôle de qualité au cours du processus
Caractéristiques principales
Avantage client
- Création d'un programme à partir des schémas des pièces brutes et des données de la denture
- Orientation rotative après le traitement thermique
- Interface pour machine à mesurer tridimensionnelle (Klingenberg, Leitz, Zeiss)
Gauche : Saisie des paramètres de l'engrenage pour le calcul de la géométrie d'un engrenage droit. / Droite : Grafische Betrachtung des Abwälzverfahrens.
gearSKIVING 2.0
- Roues cylindriques intérieures ou extérieures droites et obliques et engrenages d'arbres cannelés
- Engrenage à flèche avec décalage de denture sur les machines de tournage et les fraiseuses
- Engrenage bombé à travers la transformation mathématique du sixième axe virtuel
Caractéristiques principales
Avantage client
- Engrenage intérieur sans tête angulaire possible.
- Temps d'usinage courts, 10 fois plus rapide que le mortaisage.
- Synchronisation et parcours de l'outil pilotés par le cycle
Gauche : Usinage du profil de l'engrenage intérieur. / Droite : Usinage du profil de l'engrenage extérieur.
Efficient Production Package
- Solutions pour sécuriser les processus et utiliser plus efficacement d'étapes d'usinage essentielles
- Applications : Nettoyage du cône, contrôle des données de l'outil, mouvement de retrait sécurisé, taraudage, perçage profond, fraisage du filetage extérieur et des tenons, fraisage du filetage intérieur et fraisage circulaire, cycle d'alésage à sens inversé
- 12 stratégies d'usinage enregistrées pour l'enlèvement de copeaux, le perçage profond, le fraisage de poches, ...
Caractéristiques principales
Avantage client
- Optimisation de la durée grâce à une utilisation individuelle
- Fin de course sécurisée après interruption du programme
- Contrôle des données de l'outil
Gauche : Masque de saisie pour le cycle universel de fraisage de poche. / droite : masque de saisie pour le cycle de taraudage
Usinage et tournage excentriques
- Chevauchement du mouvement circulaire grâce à des courses X et Y supplémentaires
- Utilisable pour l'usinage et le tournage
Caractéristiques principales
Avantage client
- Géométries excentriques faciles à réaliser
- Couplage d'axes précis et synchronisation en arrière-plan
Gauche : Entrer les paramètres pour la position de la zone externe de la pièce. / Droite : Représentation graphique de la position à l'intérieur de la pièce.
Entretien & formation
Service complet et formations pour votre production
Profitez de notre offre de service complet et de formations pratiques qui maximisent les performances de vos machines et minimisent les temps d'arrêt. Avec des forfaits de maintenance complets, des pièces de rechange d'origine et des programmes de formation sur mesure, nous faisons passer votre production et votre équipe au niveau supérieur.
Informations techniques
Espace de travail
Déplacement maximal sur l'axe X
10 in.
260 mm
Déplacement maximal sur l'axe Y
4 in.
100 mm
Déplacement maximal sur l'axe Z
23 in.
590 mm
Pièce à usiner
Diamètre maximal de la pièce
14 in.
366 mm
Longueur maximale de la pièce à usiner
20 in.
510 mm
Diamètre max. des barres
3 in.
65 mm
