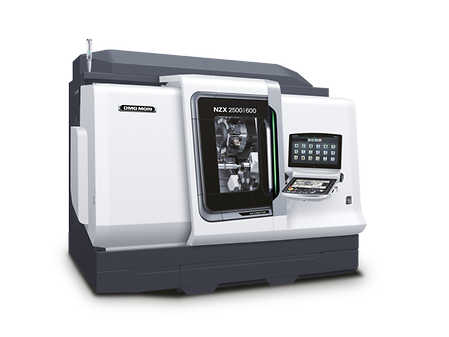

NZX 2500
Excellentes performances d'usinage dans le domaine de l'usinage des arbres et des brides
Diamètre maximal de la pièce
15 in.
370 mm
Longueur maximale de la pièce à usiner
39 in.
1 000 mm
Déplacement maximal sur l'axe X
9 in.
225 mm
Déplacement maximal sur l'axe Y
5 in.
120 mm
Déplacement maximal sur l'axe Z
41 in.
1 050 mm
Commande et logiciels disponibles
MAPPS
Mitsubishi

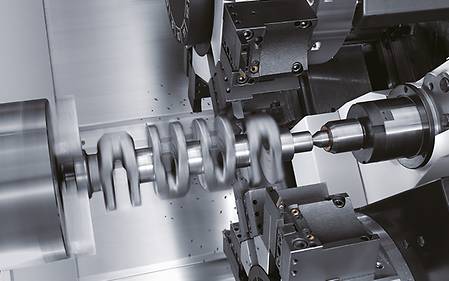

Caractéristiques principales
Fraisage (option)
- Utilisation de la technologieBMT d'origine (Built-in Motor Turret)
- Broche porte-outil à haute vitesse : 10 000 tr/min
- Couple de rotation maximal de la broche porte-outil : 40 Mn (3 minutes)
Rigidité élevée
- Guidages plats dans tous les axes
- Rigidité élevée de la poupée mobile
- Carter léger mais robuste développé à partir d'une analyse FEM (FEM : Finite Element Method)
Haute précision
- Capteur de position direct à haute résolution (facultatif)
- Usinage à précision améliorée grâce à la structure thermiquement stable
Fiabilité
- Structure raffinée en labyrinthe de la broche
- Excellente élimination des copeaux
EXEMPLES D’APPLICATION
Commande & logiciels
Appréciez la vitesse de la Digital Transformation (DX)
Révolutionnez vos processus de travail, débloquez de nouvelles possibilités, améliorez l'efficacité et favorisez la durabilité en réduisant la consommation d'énergie - tout en vous procurant un solide avantage concurrentiel.
CELOS
Numérisation intégrée des machines DMG MORI et de l'atelier:
Machine en CELOS : interface utilisateur en mode application avec accès à toutes les informations relatives à la production
CELOS Manufacturing : 27 CELOS APPs pour une préparation et un traitement optimal des commandes
Usine numérique : flux numérique continu des tâches - de la planification à la production et au service
Polygone de tournage
- Usinage également sur des machines sans axe Y
- Haute productivité sans fraisage des surfaces individuelles
- Programmation guidée par dialogue grâce au cycle technologique
Caractéristiques principales
Avantage client
Différentes formes de polygones réguliers intégrées
- Productivité, en particulier pour les petites pièces
- Possibilité de chanfreinage dans le même processus
- Une programmation simple et rapide minimise les erreurs
Paramétrage du diamètre extérieur
Brise-copeaux
- Le mouvement oscillant de l'axe d'avance entraîne une coupe à l'air, ce qui permet une réduction efficace de la taille des copeaux.
- Pour le tournage longitudinal extérieur de diamètres intérieurs et extérieurs, le surfaçage, le perçage et le rainurage*.
- La fonction de sécurité intégrée vérifie la plausibilité des entrées de paramètres.
* Pour les surfaces inclinées, il en résulte un motif en escalier car l'avance ne peut être oscillée que dans un seul axe à la fois.
Caractéristiques principales
Avantage client
Avant l'usinage proprement dit, l'état de l'usinage peut être vérifié à l'aide d'un graphique.
- La longueur des copeaux peut être pratiquement déterminée par le cycle et est indépendante du matériau.
- Il n'y a plus d'interruptions de processus, car les billes de copeaux sont évitées.
- Réglage facile sur l'IHM avec une grande sécurité de fonctionnement
Gauche : L'oscillation peut être réglée avec les entrées de paramètres les plus simples / Droite : L'oscillation peut être réglée avec les entrées de paramètres les plus simples ; Droite : L'oscillation peut être réglée avec les entrées de paramètres les plus simples ; A Droite : L'oscillation peut être réglée avec les entrées de paramètres les plus simples : Il suffit de l'activer par ON / OFF dans l'IHM.
Pointe de la contre-broche
- Parfaite association pour un usinage complet sur six faces et une fonction de poupée mobile
- Chargement et déchargement automatique de l'extrémité de la poupée mobile dans le mandrin de la broche principale ou de la contre-broche à travers la broche de fraisage et ensuite la tourelle
- Support de pièces à usiner longues et minces dans la broche principale grâce à une extrémité de contre-broche au fonctionnement synchronisé
Caractéristiques principales
Avantage client
- Précision de la pièce grâce au changement automatiquement sans portique à ouvrir (la courbe de chaleur reste constante)
- Sécurité élevée de l'usinage grâce au blocage de la position de la poupée mobile avec l'extrémité
Gauche : Pointe de centrage modifiée automatiquement. / Droite : masque d'entrée des paramètres : Contrôle du nettoyage, changement de la pointe et contrôle du liquide de refroidissement
Cycle de multifiletage 2.0
- NOUVEAUTÉ : On-Point Threading – Filetage orienté par rapport à la position
- Définition libre des contours, des pentes et des courses possible
- Réalisation de grands filetages d'entraînement ou spéciaux qui ne peuvent pas être produits à partir d'un peignage simple
Caractéristiques principales
Avantage client
- Programmation facile du filetage trapézoïdal, en scie et rond sur la machine
- Collecteur à vis sans fin avec géométries de profil quelconque
- Définition simple d'écrous cylindriques à nez fileté avec perçages transversaux
Gauche : Entrée des paramètres pour la longueur du filet, la position du filet et la distance du mouvement de retrait. / Droite : Paramètres pour la mise en forme du filet, par exemple la hauteur du profil, le diamètre du pas, etc.
Cycle de multifiletage 2.0 Pro
Caractéristiques principales
- Production de profilés avec contre-dépouilles grâce à la division de profilés haute résolution
- Utilisation de porte-outils standard pour l'usinage des flancs droite et gauche
- Etat de surface jusqu'à RA 0,3 sur alliages CrNi
Cycle de fin de course
Sur pression d'un bouton, les axes X et Y en mode manuel se placent aux positions finales positives pour l'usinage extérieur
Idéal pour préparer la zone de travail à la configuration, en alternative comme fonction de sauvetage
Caractéristiques principales
Avantage client
Fonctionnalité - Sélection du cycle en appuyant sur la touche associée sur le panneau de commande.
- Commande simple au cours de la configuration des machines multicanaux
- Possibilité de réaction rapide pour l'usinage extérieur sous forme de fonction de sauvetage
Usinage et tournage excentriques
- Chevauchement du mouvement circulaire grâce à des courses X et Y supplémentaires
- Utilisable pour l'usinage et le tournage
Caractéristiques principales
Avantage client
- Géométries excentriques faciles à réaliser
- Couplage d'axes précis et synchronisation en arrière-plan
Gauche : Entrer les paramètres pour la position de la zone externe de la pièce. / Droite : Représentation graphique de la position à l'intérieur de la pièce.
Easy Tool Monitor 2.0
- Éviter les dommages en cas de bris d'outil ou de surcharge de ce dernier
- Sans capteur, avec apprentissage automatique des limites de charge
- Pour le tournage, le fraisage et le perçage*
- NOUVEAUTÉ : Interface utilisateur sur CELOS Side Screen.
- NOUVEAUTÉ : Algorithme puissant pour un contrôle efficace après la première pièce à usiner
Caractéristiques principales
Avantage client
- Protection Package Complète parfaitement MPC sur les tours Avantage de prix (env. 40 %)
- Enregistrement des limites de contrôle pour chaque outil et chaque découpe dans le programme
Gauche : Affichage de l'état en direct sur l'écran latéral de CELOS ; valeurs de processus actuelles et réglées. / Droite : Utilisation facile des paramètres de surveillance dans la table d'outils.
Taillage à la fraise-mère
- Programmation des paramètres d'engrenage à partir de la saisie conversationnelle
- Denture droite, oblique, en spirale et roues hélicoïdales possibles
- Utilisation d'une fraise-mère et d'une fraise-disque possible
- Maximisation des temps d'arrêt de l'outil en décalant la fraiseuse
- Qualité pouvant être atteinte ≤ DIN 7
Caractéristiques principales
Avantages client
- Modifications du profilé de la denture facile à maîtriser
- Prendre en compte l'utilisation d'outils réaffutés
- Prévention des erreurs grâce au contrôle (par ex. un angle de croisement d'axe erroné ou un couple/sens de rotation incorrect)
Gauche : saisie de toutes les données nécessaires à l'engrenage, assistée par le dialogue. / Droite : Saisie des paramètres de la denture par fraisage d'une seule dent ou d'une seule rainure.
DMG MORI gearMILL
Usinage complet productif
Engrenage économique sur des machines standard et avec des outils standard
Compatible avec divers engrenage
Contrôle de qualité au cours du processus
Caractéristiques principales
Avantage client
- Création d'un programme à partir des schémas des pièces brutes et des données de la denture
- Orientation rotative après le traitement thermique
- Interface pour machine à mesurer tridimensionnelle (Klingenberg, Leitz, Zeiss)
Gauche : Saisie des paramètres de l'engrenage pour le calcul de la géométrie d'un engrenage droit. / Droite : Grafische Betrachtung des Abwälzverfahrens.
Multitool
- Utilisation efficace d'outils de tournage à arêtes de coupe multiples avec plus d'un tranchant sur fraise de tournage et tours de fraisage
- Plusieurs « outils auxiliaires » sur un support de base
Caractéristiques principales
Avantage client
- Réduction des temps de changement d'outils
- Économie d'emplacements du magasin d'outils
gearSKIVING 2.0
- Roues cylindriques intérieures ou extérieures droites et obliques et engrenages d'arbres cannelés
- Engrenage à flèche avec décalage de denture sur les machines de tournage et les fraiseuses
- Engrenage bombé à travers la transformation mathématique du sixième axe virtuel
Caractéristiques principales
Avantage client
- Engrenage intérieur sans tête angulaire possible.
- Temps d'usinage courts, 10 fois plus rapide que le mortaisage.
- Synchronisation et parcours de l'outil pilotés par le cycle
Gauche : Usinage du profil de l'engrenage intérieur. / Droite : Usinage du profil de l'engrenage extérieur.
Vitesse de rotation en alternance
- Facile à piloter grâce à trois paramètres et sans capteurs supplémentaires
- Éviter des vibrations grâce à un réglage ciblé de la vitesse de rotation
- Utilisé pour la broche principale et la contre-broche ou pour les fraiseuses avec bancs FD et Direct Drive
Caractéristiques principales
Avantage client
Entrer les paramètres pour le point de consigne, la vitesse différentielle et la fréquence de révolution.
- pas d'intervention manuelle de l'utilisateur
- Répétition identique pour tous les composants
- Processus très sécurisé en cas d'utilisation spéciale en évitant les vibrations
- Par ex. pour l'utilisation de perceuses minces et longues
- par ex. pour les pièces à fraiser au montage précaire
Entretien & formation
Service complet et formations pour votre production
Profitez de notre offre de service complet et de formations pratiques qui maximisent les performances de vos machines et minimisent les temps d'arrêt. Avec des forfaits de maintenance complets, des pièces de rechange d'origine et des programmes de formation sur mesure, nous faisons passer votre production et votre équipe au niveau supérieur.
Informations techniques
Espace de travail
Déplacement maximal sur l'axe X
9 in.
225 mm
Déplacement maximal sur l'axe Y
5 in.
120 mm
Déplacement maximal sur l'axe Z
41 in.
1 050 mm
Pièce à usiner
Diamètre maximal de la pièce
15 in.
370 mm
Longueur maximale de la pièce à usiner
39 in.
1 000 mm
